Designer：「変換入力」の簡単な例題

日本の都道府県の分類には、都道府県コードと七地方区分（北海道、東北、関東、中部、近畿、中国・四国、九州）の組合せがよく使用されます。

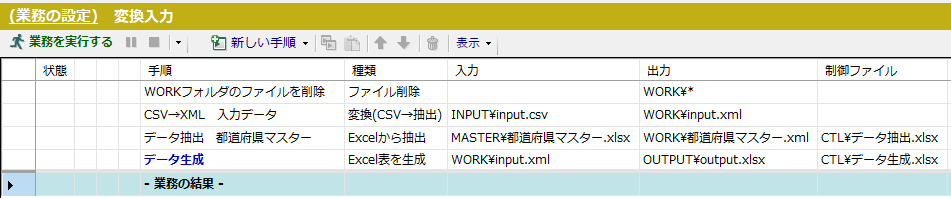

この例題では、マスターデータのマッチング参照の定番手法である「変換入力」にスポットを当て、入力データにはない「地方区分名」をマスターから参照する方法について例示します。

INPUT\input.csv

都道府県コード,都道府県名
04,宮城県
13,東京都
14,神奈川県
27,大阪府
38,愛媛県
38,愛知県
96,テキサス州

MASTER\都道府県マスター.xlsx

「都道府県コード」は前ゼロ付きの2桁の数字です。
入力データの「38,愛知県」「96,テキサス州」は、エラーデータの例として入れています。
ひな形シートの「都道府県コード」は、セル書式を「文字列」にして、前ゼロが表示できるようにします。必要に応じて中央寄せなどを指定してください。

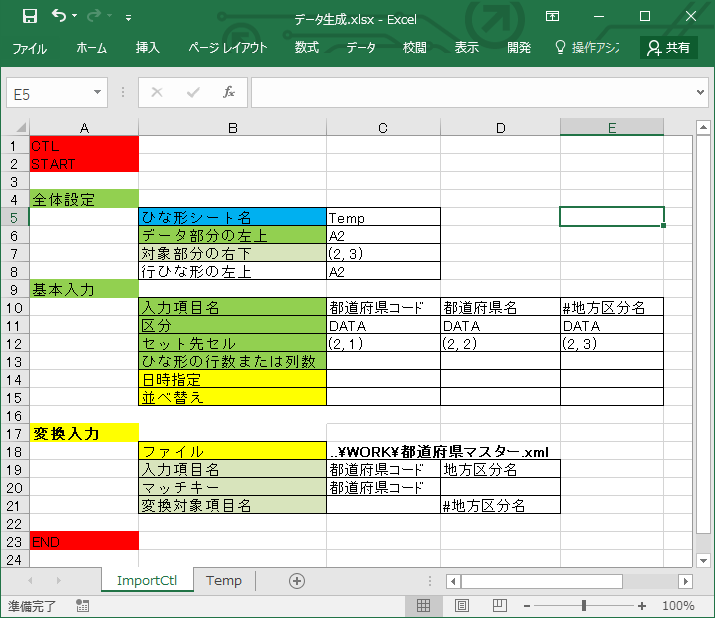

制御シート「入力項目名」キーワードの「#地方区分名」は、入力データにはない項目なので、項目名の先頭に "#" を付けます。
注意点：制御シート [変換入力]-[ファイル] キーワードですが、制御ブック（CTL\データ生成.xlsx）のあるフォルダからの相対パス指定となります。この例題の場合は、CTLの親（..）フォルダの下のWORKフォルダの下を指定しています。 ..\WORK\都道府県マスター.xml

OUTPUT\output.xlsx

変換入力でマッチングに失敗すると「地方区分名」は空になります。この例では、エラーデータの「38,愛知県」も「都道府県コード」でマッチしてしまい、「中国・四国地方」がセットされてしまっています。

これを改善するために、制御シートの「マッチキー」に「都道府県名」も加えてみましょう。マッチキーを横に並べると、AND条件（かつ）での参照判定となります。

参照エラーを明示的に表示したい場合は、「固定値」キーに「ERROR」「未登録」「★エラー★」などの任意の文字列を指定します。

マッチングに失敗した参照エラーデータを出力からスキップさせたいときは、「スキップ条件」キーワードに、「固定値」で設定した値を指定します。
